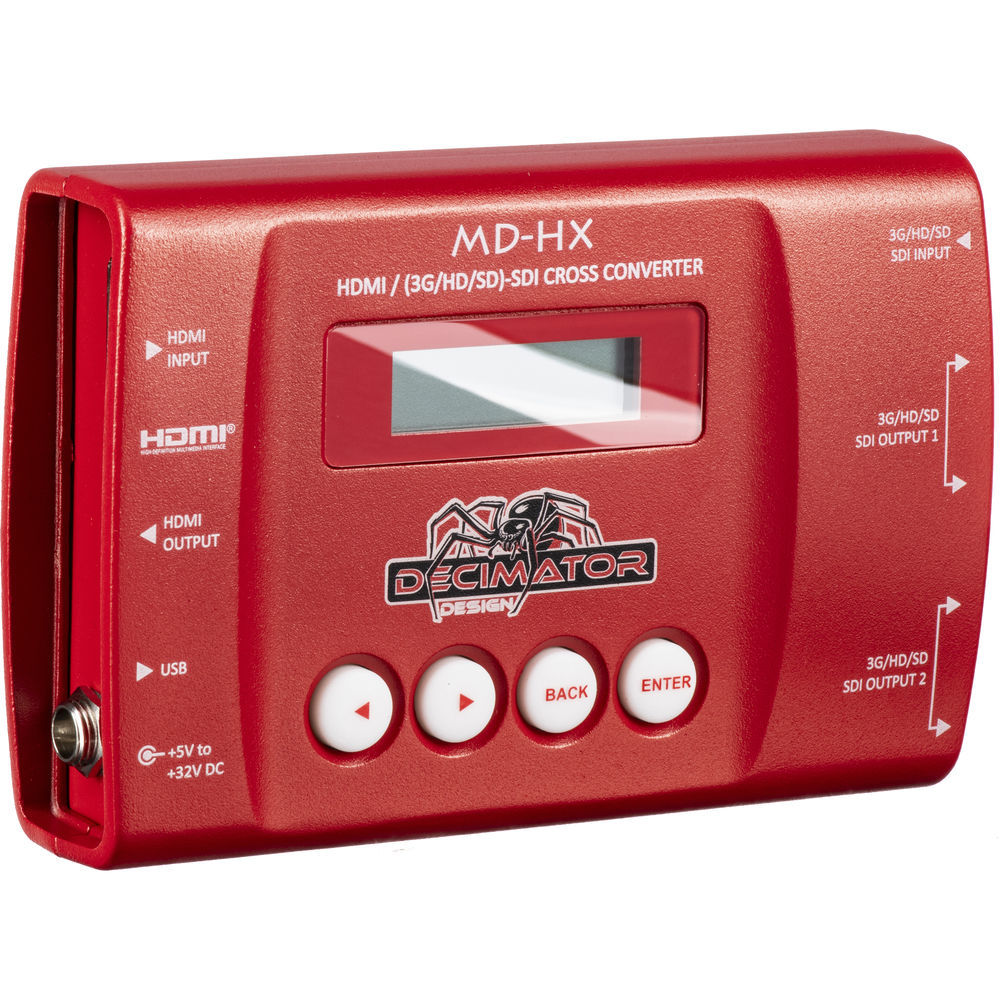

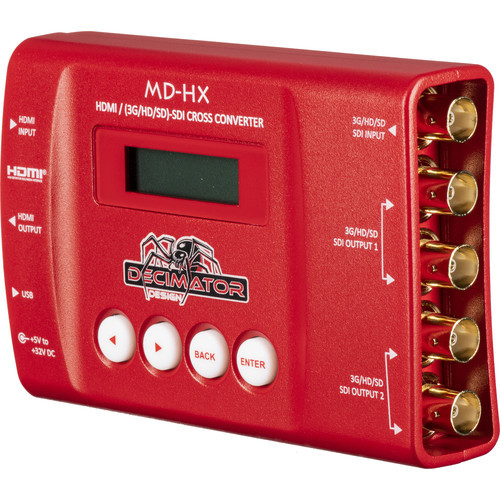

Миниатюрный кросс-преобразователь HDMI / SDI DECIMATOR MD-HX с масштабированием и преобразованием частоты кадров, сочетающий в себе возможности, обычно зарезервированные для преобразователя с компьютерным управлением, представляет собой небольшое независимое устройство, в котором используется тот же проверенный кросс-преобразователь, что и в более крупном MD-DUCC DECIMATOR. MD-HX имеет входы HDMI и 3G-SDI и может перекрестно преобразовывать один сигнал в другой. Он также имеет встроенный масштабатор и преобразователь частоты кадров, позволяющий преобразовать входной сигнал в требуемый выходной стандарт.
MD-HX имеет один выход HDMI и две пары выходов 3G-SDI, которыми можно управлять с помощью четырнадцати выбираемых режимов преобразования, предоставляя вам множество режимов в соответствии с вашими потребностями. Этот преобразователь не требует компьютера или DIP-переключателей для управления, поскольку он включает в себя небольшой ЖК-экран для функций меню и четыре кнопки для управления. Он поставляется с блоком питания с блокировкой кабеля питания для предотвращения случайной потери мощности во время использования.
Примечание:
Версия прошивки 2.0.6 добавляет поддержку 3G-SDI уровня B для 1080p60 / 59,94 / 50 для этой модели, а также возможность устанавливать для выхода SDI уровень A или B и преобразовывать значения между A и B. вертикальное переворачивание изображения с помощью встроенного скейлера.
14 режимов преобразования
1. Вход SDI в HDMI и выход SDI 2. Вход SDI в выход SDI и вход HDMI в выход HDMI 3. Вход SDI в выход SDI и масштабированный вход SDI в выход HDMI 4. Вход SDI в выход SDI и масштабированный вход HDMI в выход HDMI 5. Вход HDMI на выход SDI и вход SDI на выход HDMI 6. Вход HDMI на выход HDMI и выход SDI 7. Вход HDMI на выход SDI и масштабированный вход SDI на выход HDMI 8. Вход HDMI на выход SDI и масштабированный вход HDMI на выход HDMI 9. Масштабирование SDI In до SDI Out и SDI In до HDMI Out 10. Масштабирование SDI In до SDI Out и HDMI In до HDMI Out 11. Масштабирование SDI In до HDMI и SDI Out 12. Масштабирование HDMI In до SDI Out и SDI In до HDMI-выход 13. Масштабирование HDMI-входа до SDI-выхода и HDMI-входа в HDMI-выход 14. Масштабирование HDMI-входа до HDMI и SDI-выхода
HDMI в SDI / SDI в HDMI
Вход HDMI или SDI можно масштабировать и / или преобразовывать частоту кадров в требуемый стандарт.
Четыре выхода SD / HD / 3G-SDI позволяют использовать преобразователь в качестве усилителя-распределителя от 1 до 4. Выходная пара SDI 1 может быть копией входа SDI (по умолчанию) или такой же, как пара 2.
MD-HX включает ЖК-дисплей и систему управления кнопками. Это дает вам доступ к функциям, для которых обычно требуется компьютер. Для MD-HX не нужно настраивать DIP-переключатели или иметь доступ к компьютеру для изменения простых настроек.
Аудиопары на выходах SDI и HDMI могут быть переставлены по мере необходимости.
Устройство имеет порт USB для управления и обновления прошивки.
DECIMATOR DD-HX Функции
входные
HDMI: 1 x SD / HD типа A. 3G-SDI: 1 x BNC
Выходы
HDMI: 1 x SD / HD типа A. 3G-SDI: 4 x BNC (2 x активных сквозных или дополнительных выхода, 2 x выхода)
Поддерживаемые форматы SDI
3G: SMPTE 424M 2,97 и 2,967 Гбит / с 1080p: 60 / 59,94 / 50 Гц
