Видеомикшер Blackmagic Design ATEM Mini Extreme

Обзор Blackmagic Design ATEM Mini Extreme

Blackmagic Design ATEM Mini Extreme - это 8-входный производственной переключатель в прямом эфире для прямой трансляции. Он оснащен встроенной панелью управления и расширенными функциями вещания. Помимо потоковой передачи в прямом эфире с использованием протоколов RTMP, вы также можете вывести свою программу так, как если бы это была веб-камера по USB. Восемь независимых входов HDMI этого универсального переключателя принимают все популярные HD-сигналы до 1080p60. Каждый вход имеет дискретные преобразователи частоты кадров и форматов, а также поддерживает повторную синхронизацию для плавного переключения между различными профессиональными и потребительскими камерами, игровыми консолями и компьютерными лентами.

Переключайтесь, добавляйте эффекты, цвет и клавишу в режиме реального времени с помощью кнопок поверхности управления или через панель управления программным обеспечением. Функции CCU доступны для управления камерами Blackmagic Studio и URSA Mini/Broadcast/Micro Studio с переключателя. ATEM Mini Extreme поддерживает до девяти слоев, с четырьмя клавишами вверх по течению и двумя нисходящими, до четырех цветных ключей, до четырех линейных ключей, двух DVE с границами и тенью, пятью генераторами узоров и двумя генераторами цветов. Предназначенный для потоковой передачи в прямом эфире или производства веб-камер, Mini Extreme имеет выходы HDMI для подачи мониторов и поддерживает до 16 экранов мультивью.

Прямая трансляция

Прямая трансляция на YouTube, Facebook Live, Skype, Twitch, Zoom, Microsoft Teams и другие платформы, поддерживающие протоколы RTMP.

Интерфейс управления

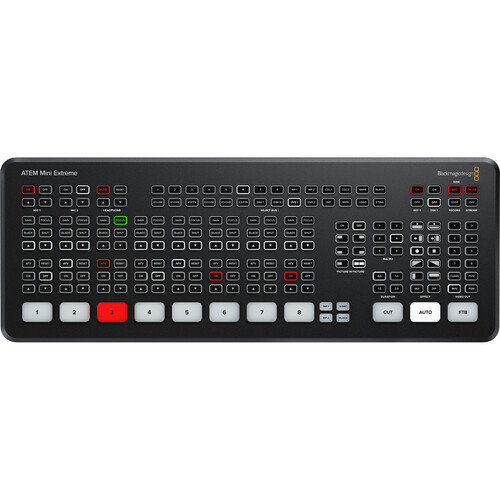

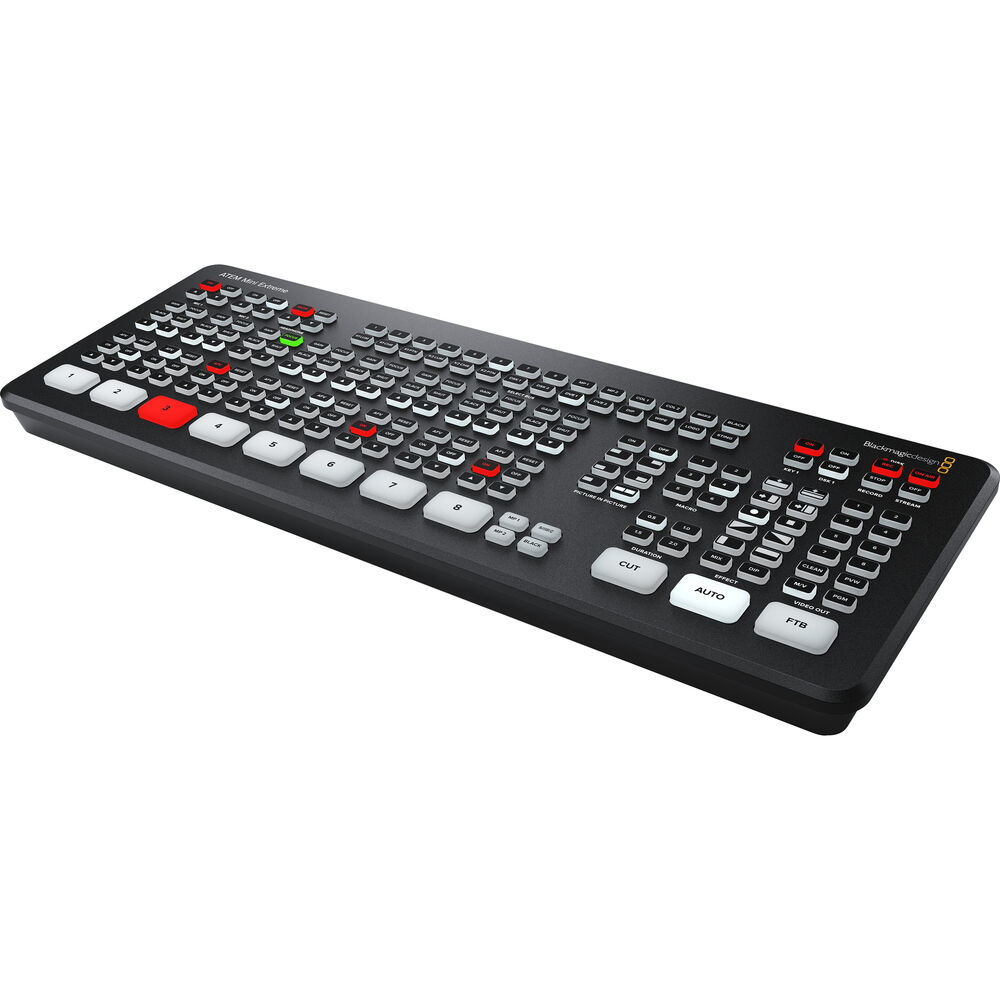

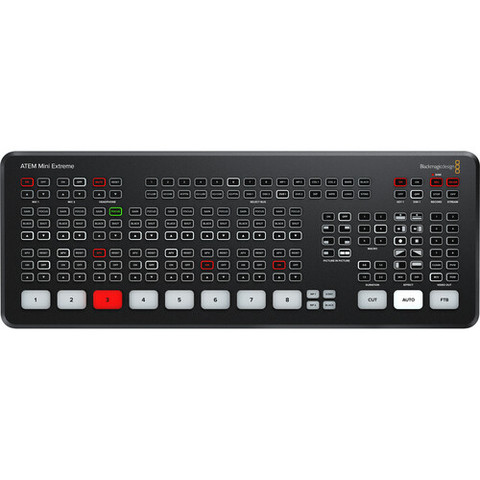

На передней панели расположены простые в использовании кнопки выбора источников, видеоэффектов и переходов. Кнопки источника большие, что позволяет управлять ими по ощущениям. В ATEM Extreme включены кнопки для микширования, записи и управления потоковой передачей звука, а также кнопки выбора вывода, которые позволяют изменять видеовыход между камерами, программой и мультивью. На задней панели есть HDMI-соединения для камер или компьютеров, дополнительные микрофонные входы, USB для выхода веб-камеры, а также выход HDMI "AUX" для программного видео.

Выход

Вы можете вывести, используя Ethernet-соединение к сети, или использовать выход USB Type-C, чтобы коммутируемое шоу распознавать как вход веб-камеры практически любым видеопрограммным обеспечением, таким как Zoom, Microsoft Teams, Skype, Open Broadcaster, XSplit Broadcaster и другими.

Поддержка телефонов 4G и 5G

Если вы занимаетесь производством в прямом эфире на месте, модели ATEM Mini Extreme поддерживают подключение телефона Apple или Android к USB-порту для использования мобильных данных. Это также отличное резервное копирование для основного Ethernet-соединения, поэтому вы не отбрасываете поток, если ваше проводное соединение прерывается. Переключатель автоматически переключится на использование телефона в качестве основного соединения, а USB-порт также будет питать ваш телефон, поэтому батарея не разрядится.

Многовидовой мониторинг

Вы можете настроить выход HDMI для мультивью с 4, 7, 10, 13, до 16 просмотров, включая программу, предварительный просмотр, восемь входов HDMI, SuperSource, чистую подачу, медиаплеер, статус потоковой передачи, статус записи и аудиометры.

Управление камерой

ATEM Mini Extreme может управлять моделями Blackmagic Pocket Cinema Camera 4K и 6K, когда они обновляются до новейшего программного обеспечения и подключаются через входы HDMI. Вы можете управлять настройками камеры HDMI, такими как радужная оболочка глаза, усиление, фокусировка, детализация и управление масштабированием на совместимых объективах. Кроме того, вы можете модели цветового баланса, а также создавать уникальные образы с помощью основного корректора цвета DaVinci Resolve, встроенного в Blackmagic Pocket Cinema Camera 4K и 6K.

Пул носителей

Переключатель может хранить до 20 изображений с заливкой и ключом, а также поддерживает форматы файлов PNG, TGA, BMP, GIF, JPEG и TIFF.

Совместимость

Он включает в себя панель управления программным обеспечением ATEM, а также совместим с расширенными панелями ATEM 1 M/E, ATEM 2 M/E и ATEM 4 M/E Advanced Panels. ATEM Mini Extreme можно настроить с помощью утилиты настройки аппаратной панели Blackmagic Videohub для маршрутизации источников в пункты назначения с помощью Videohub Smart Control Pro и Videohub Master Control Pro.

Запись

Модели ATEM Mini Extreme поддерживают прямую запись ваших потоковых данных на USB-устройства флэш-памяти с использованием тех же видеофайлов H.264 с аудио AAC, который вы транслировали. Запись на несколько дисков также поддерживается через USB-концентратор или Blackmagic MultiDock, поэтому, когда диск заполняется, запись может продолжаться на второй диск для непрерывной записи. Настройки записи и выбор диска настраиваются в ATEM Software Control, а во встроенном мультивиде есть представление статуса записи. Вы даже можете запустить запись на подключенных карманных кинокамерах Blackmagic.

Видеоэффекты

Одним из преимуществ ATEM Mini являются профессиональные производственные ценности, возможные с использованием спектра встроенных видеоэффектов. Кнопка разреза обеспечивает мгновенный разрез при переключении между источниками. Автоматическая кнопка - это профессиональный термин, используемый на больших широковещательных переключателях для включения переходов видеоэффектов. Существуют кнопки длительности для видеоэффектов, позволяющие настроить 0,5, 1, 1,5 и 2 секунды. Вы также можете выбрать нужный тип эффекта, включая смешивание, которое плавно переходит между источниками, и погружение, которое исчезает через цвет во время перехода. Или используйте забавные эффекты DVE, которые перемещают изображение за экран при переходе между источниками.

Аудио

С помощью двух независимых 3,5-мм стерео аудиовходов вы можете подключить настольные и отворотные микрофоны или подключить музыкальный проигрыватель для создания вводной музыки после начала прямой трансляции, но до начала программы. С помощью двух дополнительных стерео аудиовходов вы можете гарантировать, что у ведущего и гостя есть микрофоны с отворотом при проведении интервью. Все аудиовходы в ATEM Mini включают кнопки на панели для регулировки уровня звука и включения входов в аудиомикшер. Все модели оснащены аудиомикшером Fairlight со всеми входами HDMI, а оба микрофонных входа подключены к аудиомикшеру, так что вы можете микшерировать в прямом эфире из всех аудиоисточников. ATEM Mini Extreme также добавляет выход для наушников.

Функции вещания

Скрытие моделей ATEM Mini Extreme представляет собой множество функций широковещательного калибра, которые доступны при подключении к компьютеру Mac или Windows под управлением бесплатного приложения ATEM Software Control.

Доступные слои M/E	9 М/В
Типы эффектов	2 x DVE 4 х Люм-ключ 4 х Цветной ключ
Графическая память	20 изображений
Нисходящие клавиши	2 х Цвет, люма, DVE
Генераторы	5 х Узор 2 х Цвет
Микширование аудио	2-канальная смешивание

Тип переключения	Кнопка, программное обеспечение
Разрешение обработки	1080p

Количество источников видеовхода	8
Разъемы для видеовхода	8 x HDMI
Формат входного видео	HDMI (10-Бит 4:2:2 YUV) 1080p: 23,98/24/25/29.97/30/50/59,94/60 кадров в секунду 1080i: 50/59,94/60 кадров в секунду 720p: 50/59,94/60 кадров в секунду
Разъемы аудиовхода	2 x 1/8" / 3,5 мм TRS Stereo Analog Female
Входной аудиоформат	Аналоговый
Встроенный аудиовход	HDMI: 2-канальный (на вход)

Каналы вывода видео	2
Разъемы для видеовывода	2 х HDMI
Формат выходного видео	HDMI (10-Бит 4:2:2 YUV) 1080p: 23,98/24/25/29.97/30/50/59,94/60 кадров в секунду
Разъемы аудиовывода	1 х 1/8" / 3,5 мм TRRS Наушники/Микрофон Стереоаналоговые женские
Встроенный аудиовыход	HDMI: 2-канальный
Многовидовые выходы	16-позиционный многопросмотр через HDMI

Другие ввод-выводы	1 х RJ45 2 x USB Type-C
Поддержка HDCP	Нет
